La gestion des accès résidentiels a atteint un niveau de maturité remarquable en cette année 2026, reléguant les vieux trousseaux de clés au rang d’antiquités. Désormais, le véritable chef d’orchestre de nos allées et venues se trouve dans le creux de la main, matérialisé par des émetteurs radio toujours plus sophistiqués. Pourtant, face à une motorisation récalcitrante, cette technologie de pointe peut rapidement se transformer en casse-tête si l’on ne maîtrise pas le protocole de communication sous-jacent. Le modèle qui nous intéresse aujourd’hui se distingue par son boîtier circulaire emblématique et son intégration massive dans les installations domotiques européennes. Comprendre le dialogue invisible entre cet émetteur portatif et le récepteur de votre domicile constitue la première étape vers une véritable autonomie technique. Qu’il s’agisse de pallier la perte d’un boîtier ou d’équiper un nouveau résident, l’inscription d’un nouvel identifiant radio dans la mémoire de votre installation ne demande que quelques manipulations méthodiques.
Analyse de l’architecture radio et des spécifications matérielles

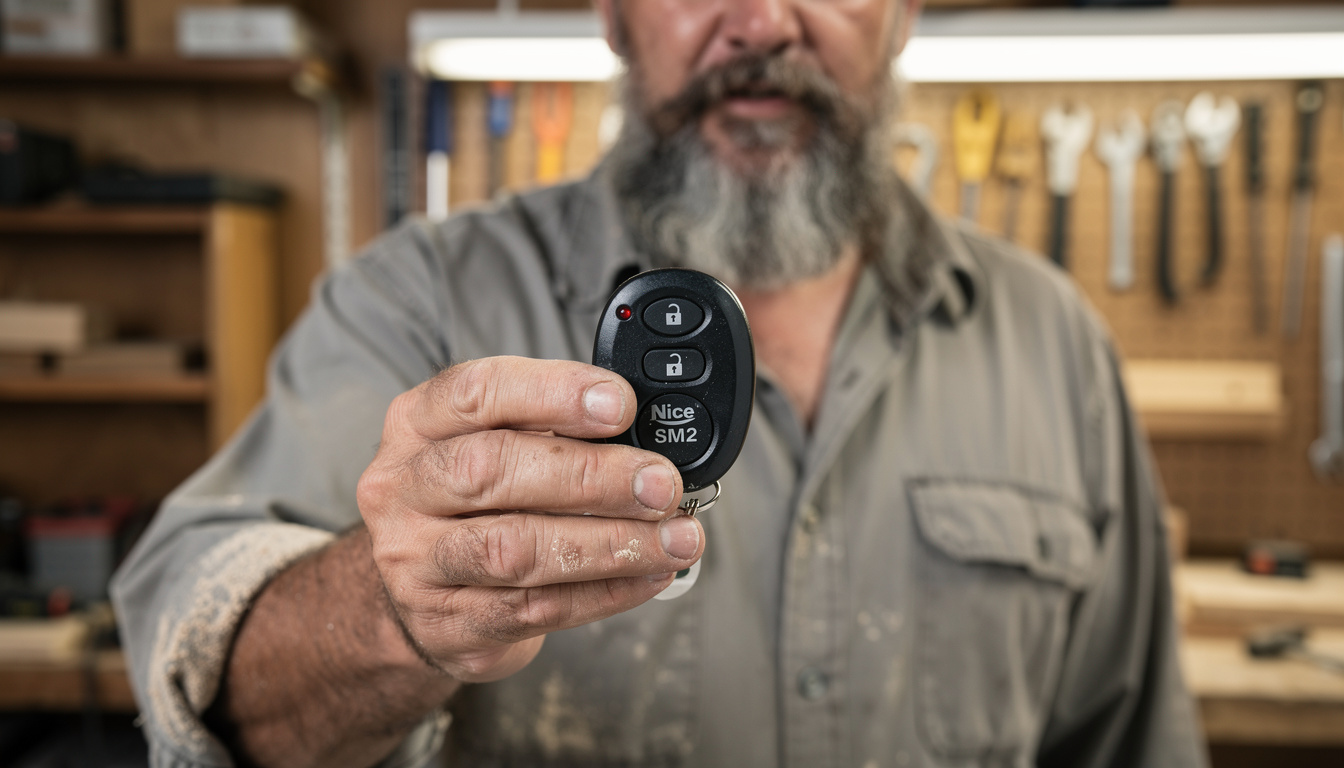

Avant de plonger les mains dans le boîtier de votre motorisation, une phase d’identification rigoureuse s’impose. L’écosystème du fabricant italien est vaste, et les erreurs de casting sont fréquentes lors du renouvellement du matériel. Ce dispositif spécifique, souvent arborant une robe noire ou bleue selon les révisions matérielles, embarque une technologie de cryptage asymétrique redoutable : le Rolling Code. Cette norme de transmission modifie la signature radio à chaque impulsion, rendant les tentatives de clonage par balayage de fréquences totalement inopérantes.
Il est crucial de vérifier la fréquence d’émission de votre installation avant de procéder à l’achat d’un nouveau périphérique. Une erreur courante consiste à acquérir un modèle visuellement identique mais exploitant une bande de fréquence différente. Le marché foisonne de modèles génériques, mais seul un modèle authentique Nice Smilo garantira une synchronisation parfaite avec les cartes mères de la série OXI ou SMXI. Le tableau ci-dessous détaille les caractéristiques électriques et logiques à valider impérativement.
| Composant technique | Spécifications requises |
|---|---|
| Référence officielle | SM2 (2 canaux) / SM4 (4 canaux) |
| Bande de fréquence | 433.92 MHz |
| Protocole de sécurité | Code tournant dynamique (Rolling Code) |
| Alimentation électrique | Pile alcaline 12V type 23A |
| Cartes réceptrices compatibles | Modules embrochables SMXI, OXI, OX2 |
Distinguer les protocoles pour éviter les incompatibilités
L’apparence extérieure d’un boîtier ne dicte pas toujours sa compatibilité logique. Par exemple, la gamme Flor-S partage exactement la même bande de 433.92 MHz, mais utilise un algorithme de hachage totalement distinct. Tenter d’associer ces deux protocoles se soldera systématiquement par un échec, la centrale de commande rejetant la trame de données comme invalide.
Pour s’assurer d’une intégration sans accroc, il convient d’inspecter l’étiquette signalétique située au dos de l’émetteur fonctionnel. Si les marquages sont effacés, l’analyse du module récepteur branché sur la carte mère de votre automatisme vous donnera la nomenclature exacte du matériel pris en charge.
Procédure d’appairage direct sur la carte électronique
L’enregistrement physique depuis le cœur du système reste l’approche la plus fiable, car elle contourne les éventuelles restrictions logicielles imposées par certains installateurs. Cette manipulation requiert l’ouverture du capot protecteur de votre moteur pour accéder au module de réception radio. Munissez-vous d’un tournevis cruciforme et assurez-vous de disposer d’un éclairage adéquat avant de manipuler les composants sensibles.
La logique d’enregistrement repose sur une fenêtre temporelle très courte, conçue pour empêcher les appairages accidentels. Suivez ces étapes avec précision pour valider l’inscription de la nouvelle signature numérique :
- Localisez le module radio embroché sur la carte mère et repérez le minuscule bouton d’apprentissage noir ou ovale.
- Exercez une pression brève (une fraction de seconde) sur ce contacteur. La diode de contrôle rouge va s’illuminer fixement ou amorcer un clignotement lent.
- Vous disposez désormais d’un délai strict de 10 secondes pour transmettre le signal. Maintenez enfoncé le bouton souhaité sur votre nouveau boîtier portatif.
- Observez la diode du récepteur : celle-je doit émettre trois flashs successifs, confirmant le déchiffrement et la sauvegarde du code tournant.
- Patientez une dizaine de secondes supplémentaires jusqu’à l’extinction totale de la diode, signifiant la fermeture de la session d’apprentissage.
Les précautions d’usage lors de la manipulation du moteur
Une pression prolongée sur le contacteur de la carte mère constitue le piège le plus redouté des bricoleurs néophytes. Maintenir ce bouton enfoncé au-delà de trois secondes déclenche invariablement le protocole de formatage de la puce EEPROM, effaçant d’un coup l’intégralité des identifiants préalablement enregistrés.
Si vous gérez une installation domotique complexe intégrant plusieurs marques, la confusion des procédures peut être fatale. Il est intéressant de noter que la programmation d’une télécommande porte de garage Nice Era ON4E utilise une cinématique similaire mais avec des retours visuels différents. La patience et l’observation des signaux lumineux sont vos meilleurs atouts.
Synchronisation maître-esclave sans accès au boîtier
Les concepteurs ont intelligemment prévu un scénario d’auto-apprentissage par voie hertzienne, particulièrement utile lorsque le bloc moteur est physiquement inaccessible, perché au plafond ou scellé. Ce mode opératoire exige toutefois la possession d’un émetteur déjà authentifié par le système, opérant ainsi un transfert de privilèges d’un dispositif à l’autre.
Placez-vous dans le périmètre d’action immédiat de l’antenne, idéalement à moins de deux mètres du portail ou de la porte sectionnelle. Le dialogue inter-dispositifs repose sur un rythme d’impulsions très spécifique que la centrale doit interpréter comme une requête d’ajout.
- Initialisation : Pressez le bouton du périphérique vierge pendant 5 secondes ininterrompues pour réveiller le mode écoute du récepteur.
- Authentification : Saisissez le boîtier maître (déjà fonctionnel) et effectuez trois pressions consécutives d’une seconde chacune sur le canal actif.
- Confirmation : Reprenez le nouveau périphérique et appliquez une pression unique et brève pour valider la transaction cryptographique.
Si l’automatisme s’actionne durant cette séquence, cela signifie que la fenêtre temporelle a été rompue. Il faudra alors reprendre la procédure depuis le début en respectant scrupuleusement le cadencement des frappes.
Diagnostic avancé et résolution des anomalies de transmission
Malgré l’application méticuleuse des protocoles, le silence radio de la motorisation peut subsister. Avant d’incriminer l’électronique de puissance, plusieurs variables environnementales et matérielles doivent être isolées. L’intensité du signal radioélectrique est la première victime de l’usure naturelle des accumulateurs.
Une pile alcaline de 12V dont la tension chute sous les 9V parviendra toujours à illuminer la diode de contrôle, mais l’amplificateur de signal ne disposera plus de l’énergie nécessaire pour percer les interférences ambiantes. Le remplacement préventif de cet élément permet d’écarter 80% des pannes diagnostiquées. L’état de la mémoire flash de l’installation est une autre cause fréquente de rejet.
Les microcontrôleurs gérant la sécurité des accès possèdent une limite physique d’allocations (généralement entre 60 et 250 emplacements selon le module). Lorsqu’une diode clignote de manière frénétique sans jamais s’éteindre suite à une tentative d’appairage, cela indique une saturation totale de la mémoire. Une purge sélective ou complète des vieux codes devient alors inévitable pour enregistrer un nouvel utilisateur.
Comment réinitialiser totalement la mémoire du module de réception ?
Pour vider la puce EEPROM, maintenez fermement le contacteur de la carte mère enfoncé. La diode rouge va s’allumer fixement, puis s’éteindre. Conservez la pression jusqu’à observer trois clignotements rapides. Relâchez le contacteur exactement au troisième flash. L’intégralité des identifiants radio sera définitivement supprimée de la mémoire.
Peut-on utiliser un émetteur universel pour dupliquer ce modèle ?
La copie vers un boîtier tiers est techniquement réalisable à condition que ce dernier intègre un algorithme compatible avec la sécurité Rolling Code sur la bande 433.92 MHz. Les copieurs à code fixe bas de gamme se contenteront d’enregistrer une trame obsolète, qui sera immédiatement rejetée par la centrale de sécurité lors de la première utilisation.
Pourquoi la diode de mon boîtier portatif reste-t-elle éteinte ?
L’absence totale de retour lumineux indique une défaillance de l’alimentation électrique. Vérifiez en premier lieu la polarité de la pile cylindrique 23A. Si le positionnement est correct, l’accumulateur est probablement déchargé. Des micro-oxydations sur les lamelles de contact peuvent également rompre le circuit électrique.
Quelles sont les causes d’échec de la synchronisation par voie hertzienne ?
L’échec de l’auto-apprentissage à distance découle principalement de deux facteurs : une distance trop importante face à l’antenne (les perturbations électromagnétiques brouillant la requête) ou un verrouillage logiciel actif. Dans les complexes résidentiels ou les copropriétés, les techniciens désactivent volontairement l’ajout à distance pour garder la maîtrise totale de la distribution des accès.
