Gâche électrique de portail qui ne s’ouvre plus : Solutions

Votre portillon reste verrouillé malgré la télécommande ou l’interphone ? Une gâche électrique défaillante est souvent en cause et peut rapidement devenir une urgence (accès impossible, risque sécurité). Ce guide vous propose 6 étapes de diagnostic rapides, les tests à réaliser avec un multimètre, et 3 types de solutions : contourner, réparer, remplacer. Si la panne survient en cas de coupure de courant, voyez aussi comment ouvrir une porte de garage sans courant pour les procédures d’urgence.

1 — Premiers repères : est‑ce vraiment la gâche ?

Vérifiez ces 6 points en 2–3 minutes pour orienter le diagnostic.

• ✅ Télécommande : voyant et signal sonore ?
• ✅ Interphone / digicode : bouton fonctionne ?
• ✅ Bouton poussoir d’accès : actionne le mécanisme ?
• ✅ Fusible / disjoncteur de la centrale : OK ?
• ✅ Voyant de la centrale ou du récepteur radio : clignote à la demande ?
• ✅ Bruit de moteur du portail (s’il y a un portillon intégré au portail) : le moteur tente‑t‑il de manœuvrer ?

Résultat : si la télécommande indique envoi mais le portillon reste verrouillé sans bruit de déverrouillage de la gâche, la gâche électrique est suspecte. Si le moteur tourne mais le portillon ne se libère pas, le problème peut être mécanique ou d’alignement — par exemple un pêne qui ne ressort plus.

« Avant d’ouvrir, vérifiez l’alimentation et le fusible : 50 % des pannes sont des coupures simples. »

Technicien installation portail

2 — Comprendre la gâche électrique : types et comportement

2.1 Types de gâche

• Gâche à courant de travail : alimentée pour rester déverrouillée (économie pour accès fréquent).
• Gâche à courant de repos : alimentée pour rester verrouillée ; déverrouille si l’alimentation est coupée.

Implication : en cas de panne d’alim, une gâche à courant de repos s’ouvrira, une gâche à courant de travail restera bloquée.

2.2 Tensions et caractéristiques

• Tensions courantes : 12 V DC, 12 V AC, 24 V (vérifier plaque signalétique).
• Résistance bobine : variable selon modèle (typiquement 10–200 Ω).
• Indice de protection (IP) : important si exposée aux intempéries. Marques fréquemment rencontrées : Somfy, CAME, BFT, Nice, ASSA ABLOY (Effeff).

3 — Protocole de diagnostic en 6 étapes

3.1 Sécurité et préparation

Outils : multimètre numérique, tournevis isolé, lampe, gants isolants. Coupez l’alimentation avant de manipuler la gâche.

3.2 Test 1 — Vérifier l’alimentation

• Remettez sous tension, activez la commande (télécommande ou bouton) et mesurez la tension aux bornes de la gâche.
• Mesure attendue : 12 V ±10 % ou 24 V ±10 % selon modèle.
• Interprétation : 0 V = défaut d’alimentation ou relais de commande; tension correcte = poursuivre tests.

3.3 Test 2 — Mesurer la bobine (ohmmètre)

• Avec alimentation coupée, mesurez la résistance de la bobine.
• Si lecture infinie = bobine coupée → remplacement obligatoire.
• Valeurs très basses (court‑circuit) = risque ; ne pas remonter, remplacer.

3.4 Test 3 — Vérifier la commande

• Contrôlez la présence d’une impulsion sur la borne commandée (contact sec, sortie relais du tableau).
• Si la centrale n’envoie pas d’impulsion malgré la télécommande, le problème est sur le récepteur ou le relais.

3.5 Test 4 — Contrôle mécanique

• Vérifiez alignment du pêne, corrosion, corps étranger. Lubrifiez légère­ment (graisse silicone). Pour comprendre mieux les éléments internes et le fonctionnement, consultez le schéma d’une serrure classique.
• Si le pêne est tordu ou la plaque d’appui corrodée : intervention mécanique ou remplacement.

3.6 Test 5 — Diagnostic électronique final

• Si tout électrique et mécanique semble OK mais pas d’ouverture : vérifier varistance, diode anti‑retour, relais du tableau ou carte de l’interphone. Ces pannes demandent souvent un dépôt en atelier.

4 — Solutions rapides et temporaires

4.1 Ouverture manuelle sécurisée du portillon

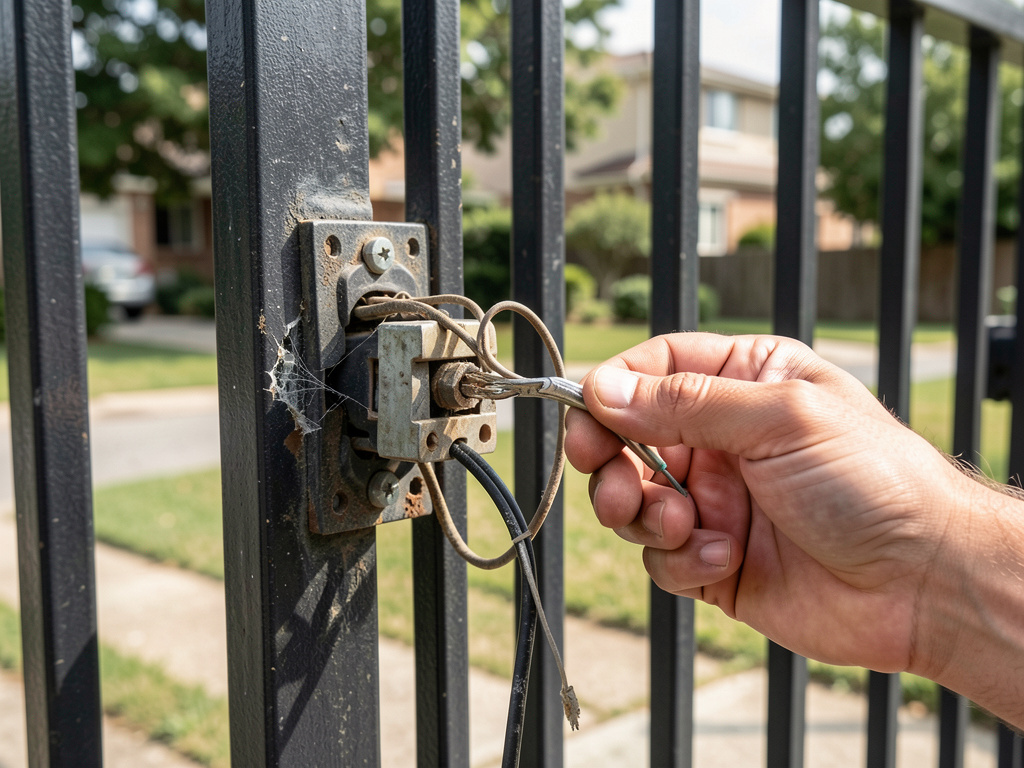

• Repérez le câble de déverrouillage manuel (souvent près de la gâche ou dans la platine de l’interphone). Tirez selon instruction constructeur.
• Ne forcez pas : risque d’endommager la gâche et de rendre la réparation impossible.

4.2 Contournement électrique temporaire

• Solution temporaire : actionner la gâche via un relais 12 V/24 V commandé manuellement depuis un bouton. Schéma type : alimentation → relais → gâche.
• Attention : respectez polarité et puissance ; ne laissez pas ce montage permanent.

4.3 Reset / reprogrammation simple

• Si la panne semble radio, réinitialisez le récepteur et reprogramme­z la télécommande selon la procédure constructeur — par exemple suivez un tuto pour reprogrammer une télécommande.

(Image recommandée 1 : schéma de câblage type avec relais et bornes repérées. Image 2 : photo d’une gâche avec bornes numérotées. Image 3 : photo de la procédure d’ouverture manuelle.)

5 — Réparer ou remplacer : critères et coûts indicatifs

Tableau synthétique (estimation)

Changer si : bobine grillée, corrosion irréversible, alignement impossible ou norme IP insuffisante. Préférez modèles compatibles par tension, type (travail/repos) et dimensions (CAME, BFT, Nice, Effeff).

6 — Prévention et maintenance

• Inspection visuelle tous les 6–12 mois.
• Lubrification légère annuelle.
• Protéger contre l’humidité (capots, silicone).
• Conserver fiche technique et schéma câblage.
• Test annuel fonctionnel : mesurer tension en activation et ohms bobine.
