À l’heure où la connectivité devient un pilier indispensable tant pour le télétravail que pour les loisirs numériques, installer une prise RJ45 reste la solution la plus fiable pour garantir une connexion Internet stable et rapide. Alors que le Wifi offre une souplesse appréciable, les utilisateurs avertis privilégient souvent la connexion filaire Ethernet, notamment via la prise RJ45, pour bénéficier de débits optimisés et d’une meilleure sécurité. Choisir et installer soi-même cette prise chez soi n’est pas réservé aux professionnels du réseau. Grâce à une bonne préparation et au respect rigoureux des codes couleur des fils, chacun peut s’assurer d’une installation conforme et durable. Découvrez comment maîtriser chaque étape, les normes à adopter, ainsi que les astuces pour un câblage sans faille, en intégrant également les meilleures pratiques liées aux marques phares comme TP-Link, Netgear, ou Linksys.
Avantages et importance d’installer une prise RJ45 en respectant les codes couleur des fils
L’évolution du numérique dans nos habitats encourage le recours à une infrastructure réseau solide. Installer une prise RJ45 chez soi constitue la pierre angulaire d’un réseau domestique complet et performant. Plusieurs avantages clés expliquent cet engouement :
- Stabilité et performance: Une connexion filaire via RJ45 offre un débit constant, limitant les interférences que le Wifi subit notamment dans les environnements denses ou à forte sollicitation. Pour des usages tels que le streaming 4K, le gaming en ligne ou la visioconférence exigeante, le réseau RJ45 est irremplaçable.
- Sécurité accrue: Le réseau Ethernet étant câblé, il réduit considérablement les risques d’intrusion ou de piratage que le Wifi laisse potentiellement ouvertes, apportant une couche supplémentaire pour les données sensibles.
- Polyvalence d’usage et connectivité: Que ce soit pour connecter un NAS, une console de jeu, un imprimante réseau ou des points d’accès Wifi supplémentaires (via des routeurs comme ceux de D-Link ou Zyxel), la prise RJ45 est universelle et fiable.
- Valorisation de votre domicile: Conformément à la norme NFC 15-100 applicable dans le contexte des constructions neuves en 2025, disposer de prises RJ45 dans les pièces principales est un atout pour la revente et une garantie de confort moderne.
Respecter le code couleur des fils lors du branchement est essentiel pour garantir cette performance et éviter les erreurs qui peuvent dégrader la qualité du signal. Deux normes principales existent : T568A et T568B, avec une préférence souvent donnée à la T568B en France. Cette cohérence du câblage doit être appliquée rigoureusement des deux côtés du câble (prise murale et panneau de brassage) pour assurer une compatibilité et un fonctionnement parfaits.
| Broche | Couleur du Fil – T568A | Couleur du Fil – T568B | Fonction de la paire |
|---|---|---|---|
| 1 | Vert/Blanc | Orange/Blanc | Paire 2 |
| 2 | Vert | Orange | Paire 2 |
| 3 | Orange/Blanc | Vert/Blanc | Paire 3 |
| 4 | Bleu | Bleu | Paire 1 |
| 5 | Bleu/Blanc | Bleu/Blanc | Paire 1 |
| 6 | Orange | Vert | Paire 3 |
| 7 | Marron/Blanc | Marron/Blanc | Paire 4 |
| 8 | Marron | Marron | Paire 4 |
Un câblage conforme aux couleurs garantit l’intégrité des échanges de données, prévient les pertes de signal et facilite la maintenance ultérieure. C’est pourquoi même les grandes marques comme Cisco, Asus ou Belkin insistent sur ce point dans leurs équipements réseau.
Les étapes détaillées pour installer une prise RJ45 chez soi
Débuter un projet d’installation implique de réunir les bons outils et de suivre scrupuleusement chaque phase du chantier. Voici les étapes incontournables à respecter pour poser soi-même une prise RJ45 :
- Planification du réseau: Localisez la prise à l’endroit voulu en tenant compte de la proximité avec le coffret de communication où le routeur TP-Link ou Netgear sera positionné. Pensez au cheminement des câbles, en évitant autant que possible les câbles électriques pour limiter les perturbations.
- Préparation des câbles: Après avoir tiré le câble Ethernet (souvent Cat6 pour les particuliers, ou parfois supérieur), dénudez 3 à 4 cm de la gaine extérieure avec une pince dédiée, en prenant soin de ne pas abîmer les fils. Détorsadez ensuite chaque paire sur 2-3 cm.

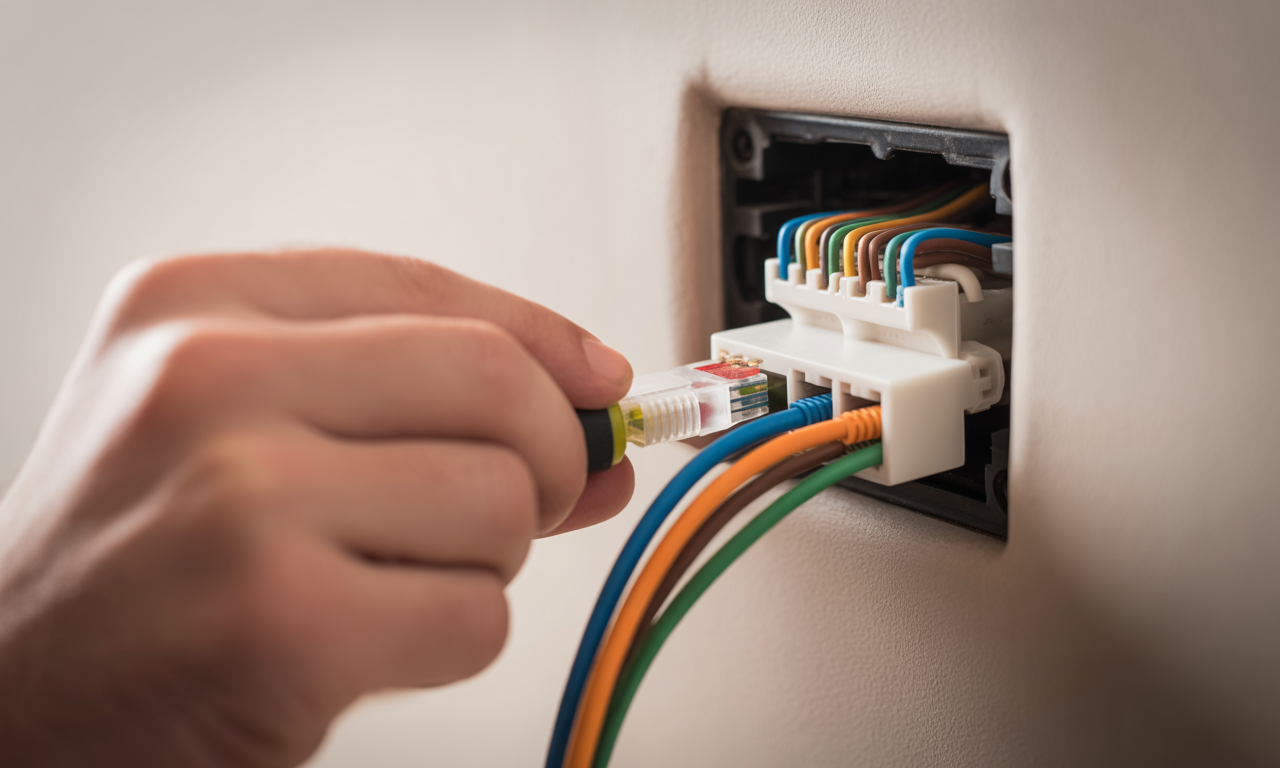

- Respect du code couleur pour le branchement: Choisissez la norme T568B, la plus répandue en France, puis alignez et insérez les fils dans l’ordre exact selon la norme choisie. Utilisez un outil d’insertion (punch down tool) pour bien fixer les conducteurs aux contacts de la prise.
- Montage et fixation: Verrouillez la prise dans son boîtier d’encastrement ou de surface. Veillez à ajuster le plastron et l’enjoliveur pour un rendu propre et durable.
- Test de continuité: Munissez-vous d’un testeur de câble RJ45 pour valider le bon raccordement et le respect du code couleur sur toute la longueur.
Cette progression méthodique permet de mener à bien votre installation sans erreurs majeures et de garantir un réseau fonctionnel. D’ailleurs, pour mieux visualiser chaque étape, plusieurs vidéos disponibles sur Cablereseau.fr illustrent parfaitement ce tutoriel.
| Étape | Action | Précautions |
|---|---|---|
| 1 | Tirer le câble Ethernet | Laisser du mou, éviter l’endommagement du câble |
| 2 | Dénuder la gaine et détorsader les paires | Ne pas arracher l’isolant des fils |
| 3 | Aligner les fils selon norme T568B | Respect rigoureux du code couleur |
| 4 | Brancher dans la prise et fixer les fils | Utiliser un outil d’insertion adapté |
| 5 | Monter la prise et clipser le plastron | Assurer la fixation solide et esthétique |
| 6 | Tester le câble | Vérifier continuité et absence de court-circuit |
Outre les outils cités dans votre boîte à outils réseau (testeur, pince à dénuder, punch down tool), il est aussi recommandé de garder un tournevis à portée de main pour fixer le mécanisme au mur ainsi que la pince coupante pour ajuster les longueurs.
Comprendre le rôle des normes T568A et T568B dans le câblage RJ45
La fonction première des normes T568A et T568B est d’établir un ordre universel dans le câblage des fils qui compose le câble Ethernet, garantissant l’interopérabilité entre équipements. Bien que ces deux standards soient équivalents en termes de performance, l’adoption de la norme T568B demeure la plus répandue dans les installations résidentielles européennes en 2025.
Les différences résident principalement dans l’échange des paires vertes et oranges, mais il est impératif de ne pas mélanger les deux normes dans une même installation. Voici comment se positionnent les fils dans chaque configuration :
| Position broche | T568A | T568B |
|---|---|---|
| 1 | Vert/Blanc | Orange/Blanc |
| 2 | Vert | Orange |
| 3 | Orange/Blanc | Vert/Blanc |
| 4 | Bleu | Bleu |
| 5 | Bleu/Blanc | Bleu/Blanc |
| 6 | Orange | Vert |
| 7 | Marron/Blanc | Marron/Blanc |
| 8 | Marron | Marron |
- Utiliser la même norme aux deux extrémités du câble évite des dysfonctionnements réseau.
- Les équipements modernes, qu’ils soient de marques comme Edimax, Tenda ou Asus, respectent cette norme pour garantir une rapidité d’installation.
- Les installations en entreprise ou en grand réseau privilégient parfois d’autres standards, mais pour un usage domestique, la norme T568B est recommandée.
Dans un projet d’aménagement numérique domestique, respecter ces normes facilite la maintenance et assure la compatibilité avec une large gamme de matériels, incluant les routeurs Linksys, les switches Zyxel ou encore les adaptateurs Gigabit de Belkin.
La sélection des câbles Ethernet et des matériels adaptés pour une installation optimale
Le choix du câble constitue le fondement d’une installation durable et efficace. En 2025, les foyers privilégient majoritairement les câbles Cat6 ou Cat6a, qui offrent un compromis idéal entre coût et performance pour un réseau domestique jusqu’à 10 Gbps sur des distances allant jusqu’à 55 mètres.
- Câbles Cat5e: Encore utilisés, ils restent adaptés pour des usages basiques mais limités à des vitesses inférieures et moins résistant aux interférences.
- Câbles Cat6 et Cat6a: Idéaux pour la majorité des applications actuelles, supportant le streaming 4K, la visioconférence et le gaming intensif.
- Câbles blindés (FTP, S/FTP): Recommandés dans des environnements à fortes perturbations électromagnétiques, notamment lors de proximité avec des circuits électriques.
- Catégories supérieures (Cat7, Cat8): Utilisées principalement en entreprises ou centres de données, elles sont encore coûteuses et souvent surdimensionnées pour un usage domestique.
En parallèle, le matériel réseau doit être choisi avec soin. Les grandes marques comme TP-Link et Netgear proposent des prises murales compatibles avec toutes les catégories courantes. Certains fabricants comme D-Link et Zyxel proposent aussi des mécanismes avec options blindées intégrées pour optimiser la qualité du signal.
| Type de matériel | Caractéristiques | Exemple de marque |
|---|---|---|
| Câble Cat6 | Bonne performance à coût raisonnable | Belkin, TP-Link |
| Prises Keystone RJ45 | Installation simple et modulable | Linksys, D-Link |
| Boîtier d’encastrement | Montage solide en mur | Asus, Zyxel |
| Outil Punch Down | Insertion précise et rapide des fils | Edimax, Tenda |
Un choix judicieux des composants garantit une installation pérenne, capable de supporter la montée en charge des usages domestiques au cours des prochaines années. Pour vous guider pas à pas, découvrez le guide complet d’installation sur Quette.fr.
Optimiser sa connexion Internet via prise RJ45 : astuces et recommandations pratiques
Pour maximiser les bénéfices d’une connexion par prise RJ45, plusieurs conseils pratiques issus de l’expérience de nombreux utilisateurs et professionnels permettent d’optimiser la performance :
- Ne pas dépasser le rayon de courbure: Le câble Ethernet doit respecter un rayon de courbure minimum (généralement au moins 4 fois le diamètre du câble) pour éviter l’écrasement des paires et la dégradation du signal.
- Détorsader légèrement les paires: Se limiter à 1,5 cm maximum de détorsadage pour la connexion afin de maintenir la protection contre les interférences.
- Blindage correctement mis à la terre: Pour les câbles blindés, assurer une connexion fiable du blindage pour préserver son efficacité, essentiel dans des installations avec du matériel Cisco ou Asus.
- Positionnement stratégique des prises: Placer les prises RJ45 dans les zones de fort usage internet, telles que le bureau à domicile, le salon pour la Smart TV ou la chambre pour les consoles de jeu.
- Prévoir un coffret de communication adapté: Centraliser les câbles et intégrer un switch performant (TP-Link, Netgear) pour gérer efficacement la répartition du trafic réseau.
En appliquant ces conseils, l’utilisateur bénéficie d’une expérience fluide et sans coupure, comparable à celle fournise par les meilleurs fournisseurs d’accès Internet et équipementiers du marché. Des tutoriels vidéos à retrouver notamment sur Adaptateur.net complètent parfaitement ce savoir-faire technique.
Un exemple d’application pratique : lors d’une rénovation récente, un foyer familial a remplacé ses connexions Wifi exclusivement par des prises RJ45 dans toutes les pièces principales. En intégrant des équipements Linksys pour les points d’accès Wifi secondaires, ils ont constaté une réduction drastique des pertes de signal et une amélioration sensible de la fluidité du streaming 4K, notamment dans les chambres éloignées de la box principale.
