La gestion des accès résidentiels repose souvent sur des technologies éprouvées qui traversent les décennies sans perdre de leur utilité. Lorsqu’un dispositif de commande comme le modèle HSM4 de Hörmann tombe en panne ou nécessite un remplacement, la technicité de l’opération peut effrayer le néophyte. Pourtant, derrière ce boîtier compact à quatre boutons se cache un protocole de communication robuste fonctionnant sur la fréquence 868,3 MHz, standard incontournable de la marque allemande. Que vous ayez besoin de dupliquer un émetteur existant pour un nouveau membre de la famille ou de reconfigurer l’ensemble de votre installation domotique suite à une perte, la procédure demande rigueur et méthode. Ce guide technique détaille les étapes précises pour maîtriser l’appairage, le codage et l’entretien de cet outil indispensable à la sécurité de votre garage.
Identification et spécificités techniques du modèle HSM4

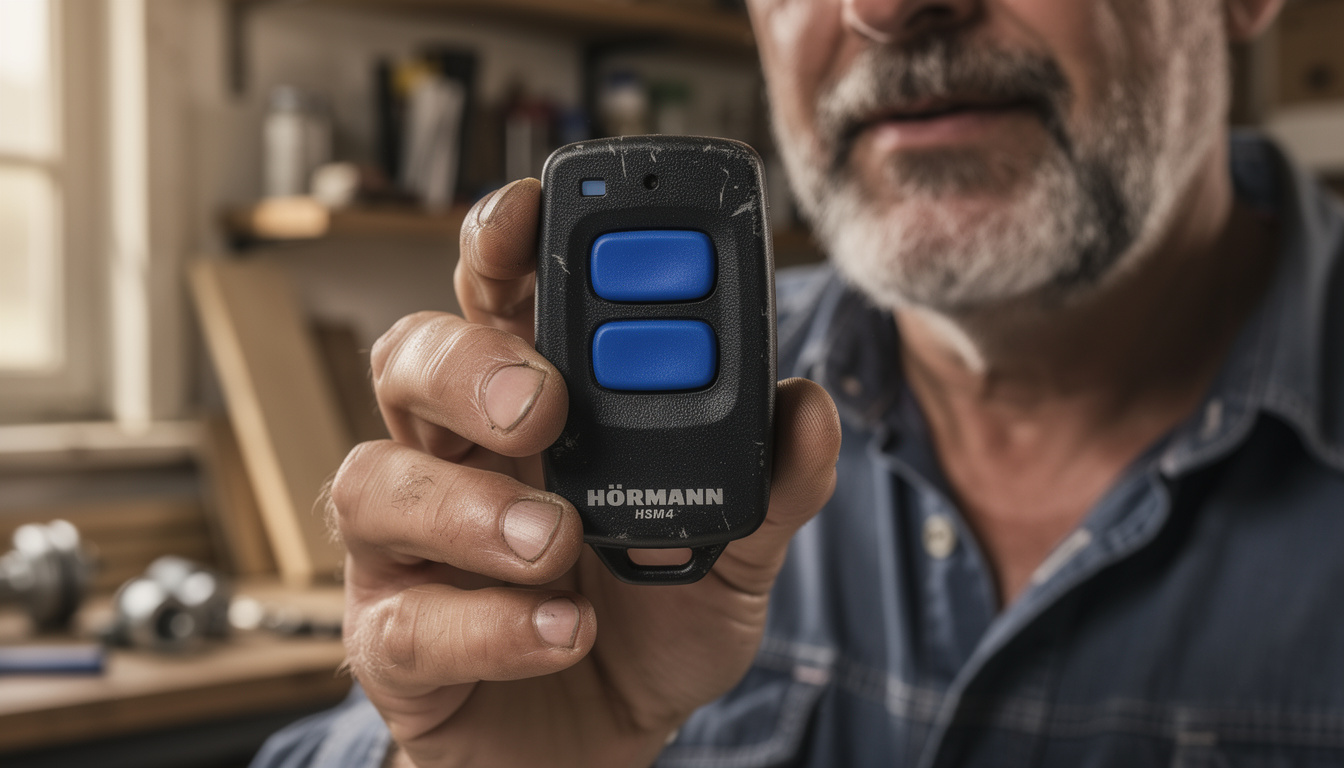

Avant toute manipulation, il est impératif de confirmer que vous disposez bien du bon matériel. La marque Hörmann utilise un code couleur très strict pour différencier ses fréquences radio, évitant ainsi les incompatibilités fatales entre l’émetteur et le récepteur du moteur. Le modèle HSM4 se distingue par ses boutons bleus, signature visuelle de la fréquence 868,3 MHz. Si votre télécommande possède des boutons gris (40 MHz) ou verts (26 MHz), les procédures d’appairage seront inopérantes malgré une apparence extérieure identique du boîtier.
Ce dispositif utilise un codage fixe qui simplifie grandement la duplication entre émetteurs, une caractéristique technique qui le rend particulièrement fiable. Contrairement aux systèmes à « rolling code » plus complexes, le transfert de signal ici se fait par une procédure d’apprentissage direct, souvent appelée « tête à tête ». Il est intéressant de noter que cette logique de fréquence par couleur se retrouve parfois, avec des nuances, sur d’autres gammes ; par exemple, on observe des protocoles rigoureux dans la notice programmation télécommande porte de garage Hörmann DHM04, bien que le design diffère.
Compatibilité et prérequis avant programmation
Pour réussir l’opération, assurez-vous d’être à proximité immédiate de votre motorisation ou de disposer d’une télécommande déjà fonctionnelle (appelée télécommande « maître »). Les interférences métalliques ou les ondes radio environnantes (Wi-Fi puissant, antennes relais) peuvent parfois perturber le signal lors du transfert de code. Il est donc recommandé d’effectuer ces manipulations à l’intérieur du garage, portes fermées pour des raisons de sécurité évidentes.
Procédure de codage : Duplication d’émetteur à émetteur
La méthode la plus courante et la plus rapide consiste à transférer le code de votre ancienne télécommande fonctionnelle vers la nouvelle. Cette technique d’auto-apprentissage nécessite que la pile de l’ancien émetteur soit en parfait état pour garantir un signal fort durant le transfert.
- Placez les deux télécommandes l’une contre l’autre, nez à nez (le haut de l’ancienne télécommande touchant le haut de la nouvelle).
- Sur l’ancienne télécommande (celle qui fonctionne), appuyez sur le bouton à copier et maintenez-le enfoncé. La LED de cette télécommande doit s’allumer de manière continue.
- Tout en maintenant le bouton de l’ancienne, appuyez sur le bouton correspondant de la nouvelle télécommande HSM4 (celle à programmer) et maintenez-le enfoncé.
- Observez la LED de la nouvelle télécommande : elle va d’abord clignoter lentement pendant environ 4 secondes, signifiant qu’elle reçoit le signal.
- Dès que la LED de la nouvelle télécommande se met à clignoter rapidement, cela indique que le code a été enregistré avec succès.
- Relâchez tous les boutons. Vérifiez immédiatement le fonctionnement en actionnant la porte.
Si la LED ne clignote pas rapidement après quelques secondes, rapprochez ou éloignez légèrement les télécommandes tout en maintenant les boutons appuyés. La position de l’antenne interne peut varier de quelques millimètres.
Programmation directe sur le récepteur radio
Si vous ne possédez plus de télécommande fonctionnelle ou s’il s’agit de votre premier émetteur, l’enregistrement doit se faire directement sur le récepteur de la motorisation (situé généralement sous le capot du moteur au plafond ou dans un boîtier déporté). Cette méthode est technique et requiert un accès physique aux cartes électroniques.
Localisez le bouton de programmation sur le moteur (souvent marqué « P », « Prog » ou indiqué par une petite icône radio). Appuyez brièvement sur ce bouton ; une LED sur le moteur va clignoter ou s’allumer fixe selon le modèle. Dans les 10 secondes qui suivent, appuyez longuement sur le bouton désiré de votre nouvelle HSM4 jusqu’à ce que la LED du moteur clignote rapidement, validant l’appairage. Attendez que la LED du moteur s’éteigne avant de tester. Cette logique d’intervention sur le récepteur est assez standardisée, on retrouve des similitudes techniques dans la notice programmation télécommande porte de garage Hörmann HSP4-C.
Gestion de l’alimentation et maintenance
La fiabilité de la télécommande Hörmann HSM4 repose essentiellement sur son alimentation. Elle utilise une pile spécifique de type 12V 23A. Une baisse de portée significative (vous devez vous coller à la porte pour l’ouvrir) est le symptôme avant-coureur d’une pile en fin de vie. Pour la remplacer, ouvrez le clapet situé au dos du boîtier en faisant glisser le couvercle. Attention à bien respecter la polarité indiquée au fond du logement.
Dépannage et diagnostic des pannes courantes
Même avec un matériel robuste, des dysfonctionnements peuvent survenir. Voici un tableau récapitulatif pour identifier rapidement la source du problème avant d’envisager un remplacement complet du récepteur.
| Symptôme observé | Cause probable | Solution technique |
|---|---|---|
| LED faible ou inexistante | Pile usagée ou oxydation | Remplacer par une pile 12V 23A neuve et nettoyer les contacts. |
| Échec de la duplication (clignotement lent infini) | Interférences ou pile « Maître » faible | Changer la pile de l’ancienne télécommande ou tenter l’appairage loin de sources métalliques. |
| Portée réduite subitement | Perturbation radio externe | Vérifier si un nouvel appareil sans fil (casque, station météo) a été installé récemment à proximité. |
Si après toutes ces tentatives, la télécommande refuse de fonctionner, il est possible que le bouton poussoir (micro-switch) soit dessoudé ou endommagé sur le circuit imprimé, ce qui nécessite soit une micro-soudure de précision, soit le remplacement du boîtier.
Comment savoir si ma télécommande Hörmann HSM4 est compatible avec mon moteur ?
La vérification principale se fait via la couleur des boutons. Si vos boutons sont bleus, la fréquence est de 868,3 MHz. Si votre moteur est un modèle Hörmann récent ou d’une gamme compatible 868 MHz, cela fonctionnera. Attention aux anciennes installations en 26 MHz (boutons verts) ou 40 MHz (boutons gris).
Peut-on copier une télécommande Hörmann HSM4 avec une télécommande universelle ?
Oui, c’est possible, mais il faut choisir une télécommande universelle copieuse capable de gérer la fréquence 868,3 MHz et le code fixe. Les modèles universels basiques à 433 MHz ne fonctionneront pas. Assurez-vous que la notice de la télécommande universelle mentionne spécifiquement la compatibilité Hörmann 868 MHz.
Comment effacer les codes enregistrés sur le moteur Hörmann ?
Pour réinitialiser le récepteur et effacer toutes les télécommandes, maintenez le bouton de programmation du moteur enfoncé. La LED va clignoter lentement, puis plus rapidement. Relâchez le bouton lorsque le clignotement rapide cesse ou devient fixe (selon le modèle). Toutes les télécommandes devront être reprogrammées ensuite.
