Identification et spécifications de l’émetteur BFT B RCB04 VINEYARD
L’évolution des dispositifs de contrôle d’accès a conduit à la création d’émetteurs particulièrement fiables et ergonomiques. Le modèle BFT B RCB04 se distingue par son boîtier compact et sa transmission sécurisée via la technologie du rolling code. Ce système modifie le signal à chaque impulsion, rendant toute tentative d’interception obsolète. Pour des utilisateurs comme Marc, cette sécurité accrue garantit que la porte du garage ne s’ouvrira pas à cause d’un scanner de fréquences malveillant.
Avant d’entamer toute procédure technique, il est impératif de s’assurer de la compatibilité de votre matériel avec l’automatisme en place. Les composants internes de ce bip opèrent sur une fréquence de 433 MHz, un standard industriel qui a fait ses preuves au fil des décennies. Si vous avez besoin de consulter les schémas éclatés d’origine, il est utile de se référer à la notice de programmation BFT B RCB02 – B RCB04 fournie par le constructeur. Cette vérification préalable évite de perdre du temps avec un matériel inadapté.
Il existe par ailleurs une grande similarité entre diverses générations de produits de la marque. Par exemple, les modèles Mitto 2M ou Mitto 4M partagent la même logique de configuration. À titre de comparaison, la programmation d’une télécommande BFT Kleio B RCA02 repose sur des principes électroniques quasiment identiques, bien que le design du boîtier diffère. Reconnaître son matériel constitue la base d’une intervention réussie.
Tableau des caractéristiques et compatibilités radio
Pour clarifier les spécificités de votre installation domotique, voici une synthèse des paramètres techniques. Ce récapitulatif permet de croiser les informations de votre moteur avec les capacités de l’émetteur.
| Modèle d’émetteur | Nombre de canaux | Fréquence (MHz) | Type de codage |
|---|---|---|---|
| BFT B RCB02 | 2 boutons | 433.92 | Code tournant (Rolling code) |
| BFT B RCB04 VINEYARD | 4 boutons | 433.92 | Code tournant (Rolling code) |
| BFT Mitto 4M | 4 boutons | 433.92 | Code tournant (Rolling code) |
La compréhension de ces données prévient les erreurs d’achat. Un émetteur possédant un codage fixe ne pourra jamais interagir avec un récepteur programmé pour des algorithmes tournants. L’intégration dans le système global de la maison dépend entièrement de cette adéquation technologique.
Procédure d’enregistrement sur une logique de commande standard
La majorité des installations résidentielles exploitent un récepteur radio dépourvu d’écran LCD. Cette architecture, bien que plus rudimentaire, brille par sa robustesse face aux variations climatiques. Pour associer votre nouveau bip, l’accès physique à la carte mère de la motorisation est requis. Assurez-vous d’avoir dégagé l’espace autour du capot moteur pour opérer en toute sécurité et sans précipitation.
Marc, lors de son installation, a d’abord pris soin de couper l’alimentation électrique générale avant d’ouvrir le boîtier, puis de la rétablir uniquement pour la phase de test. Cette précaution protège les composants sensibles des décharges électrostatiques. Voici le protocole exact à suivre pour injecter le code de votre bip dans la mémoire du moteur.
- Ouvrez le capot de protection de votre motorisation pour accéder à la carte du récepteur.

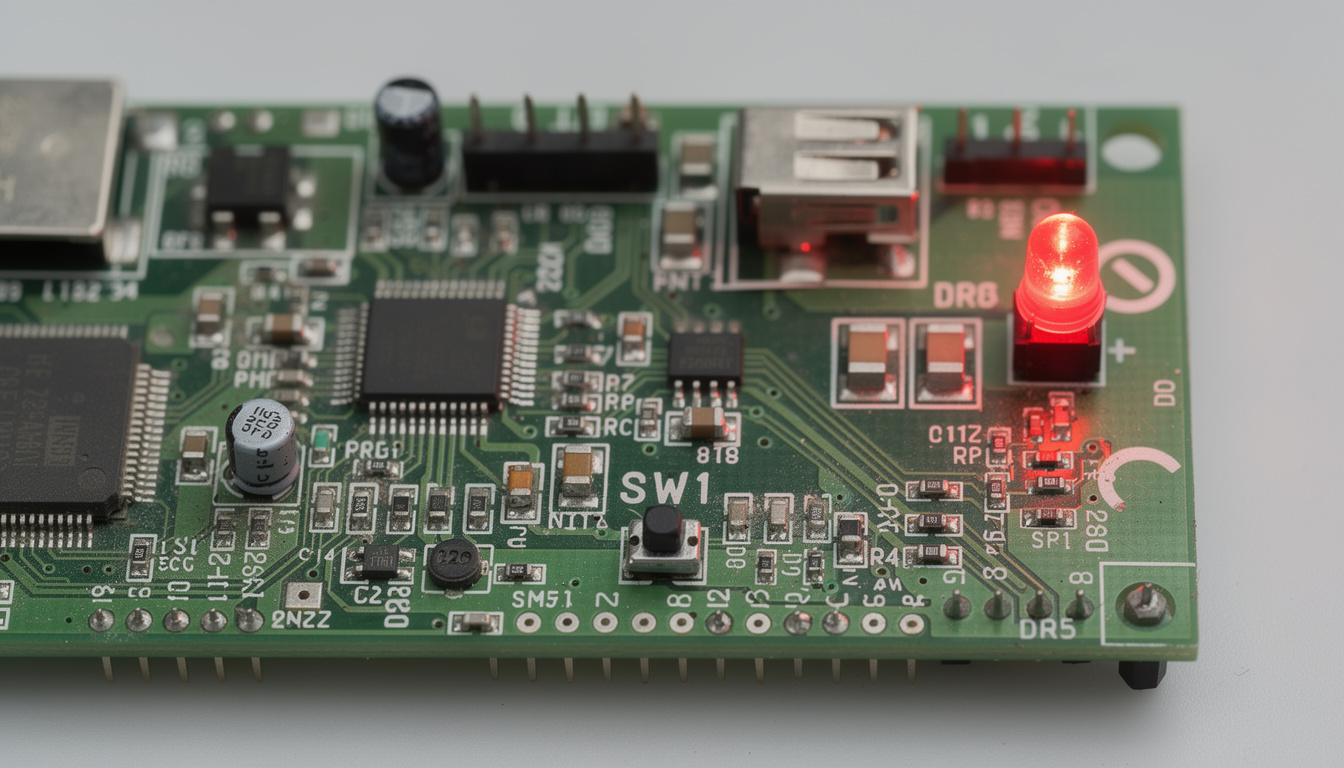

- Repérez et appuyez brièvement sur le bouton de programmation SW1 situé sur le circuit imprimé. La diode lumineuse (LED) de la carte va se mettre à clignoter.
- Munissez-vous de votre nouvel émetteur et appuyez simultanément sur ses deux boutons supérieurs. Relâchez-les dès que la diode du récepteur devient fixe.
- Pressez ensuite le bouton gauche de la télécommande que vous souhaitez affecter à l’ouverture. La diode du récepteur se remet à clignoter.
- Patientez exactement 5 secondes sans rien toucher. La LED rouge finira par s’éteindre complètement.
- Pour paramétrer un second canal (bouton droit), reproduisez la même séquence, mais en utilisant cette fois le bouton de programmation SW2 du récepteur.
- Attendez une durée de 10 secondes pour que le système valide et clôture le mode d’apprentissage.
- Testez l’ouverture de votre porte de garage pour confirmer la réussite de l’opération.
Le respect minutieux du minutage est le secret de cette manipulation. Si le délai de 10 secondes n’est pas respecté à la fin, la puce électronique risque de rejeter la nouvelle signature radio. L’opération devra alors être reprise depuis le début.
Méthode d’intégration par clonage de signal
Certaines configurations modernes permettent d’éviter l’ouverture du capot moteur, à condition de posséder un émetteur maître déjà fonctionnel. Cette technique, souvent détaillée dans un guide de programmation télécommande BFT professionnelle, repose sur l’échange de trames cryptées à proximité immédiate de l’antenne. C’est une méthode particulièrement prisée par les installateurs en 2026 pour sa rapidité d’exécution.
Bien que les protocoles varient selon les fabricants, la logique reste universelle. Par exemple, paramétrer une télécommande porte de garage Hormann HSE2 exige également une proximité physique entre les deux bips, bien que le mode de transmission soit spécifique à la marque allemande. Chez BFT, l’appui caché (souvent réalisé via une combinaison de touches simultanées sur l’ancien bip) ouvre virtuellement la mémoire du récepteur pendant quelques secondes, permettant au nouveau bip d’y inscrire son identifiant.
Diagnostic et résolution des anomalies de transmission
Même avec une procédure suivie à la lettre, des dysfonctionnements peuvent surgir. L’environnement électromagnétique d’une habitation est saturé par les réseaux Wi-Fi, le Bluetooth et divers appareils connectés. Ces ondes parasites brouillent parfois le canal 433 MHz utilisé par l’automatisme. Marc a d’ailleurs dû ajuster l’antenne de son récepteur pour contourner un blindage métallique qui réduisait considérablement la portée de son signal.
Avant d’envisager le remplacement de la carte mère, une inspection méthodique des éléments de base s’impose. La défaillance provient généralement d’un détail mineur facilement rectifiable par l’utilisateur.
- Vérification de l’alimentation : Une pile au lithium (généralement CR2032 ou 12V) en fin de vie diminue drastiquement la puissance d’émission. Remplacez-la si la LED de l’émetteur faiblit.
- Saturation de la mémoire : Un récepteur possède une capacité limitée d’enregistrements (souvent 63 ou 128 codes). S’il ne réagit plus lors de l’appui sur SW1, un effacement total de la mémoire peut être requis.
- Oxydation des contacts : L’humidité dans le boîtier moteur peut altérer le fonctionnement des micro-interrupteurs. Un nettoyage délicat avec un spray à contact résout souvent le souci.
- Interférences locales : Éloignez les routeurs internet ou les transformateurs LED puissants situés à moins de deux mètres du coffret de l’automatisme.
Si la diode du récepteur refuse obstinément de s’allumer après une pression sur SW1 ou SW2, le diagnostic s’oriente vers un défaut d’alimentation de la platine. Il convient alors de contrôler les fusibles de protection intégrés au circuit imprimé. Une surtension sur le réseau électrique domestique provoque fréquemment la rupture de ces petits composants fusibles.
En abordant l’entretien de votre système d’accès avec méthode, la pérennité de l’installation est assurée. La domotique, bien que sophistiquée, répond à des règles de maintenance logiques. Chaque anomalie possède une origine identifiable qu’un simple contrôle visuel ou test croisé permet de mettre en évidence.
Comment effacer entièrement la mémoire du récepteur BFT ?
Pour réinitialiser la carte, maintenez enfoncé le bouton SW1 (ou SW2) pendant environ 15 à 20 secondes. La diode va clignoter rapidement puis s’éteindre ou devenir fixe, confirmant que tous les codes enregistrés ont été effacés.
Pourquoi ma nouvelle télécommande ouvre la porte, mais ne la ferme pas ?
Ce phénomène survient souvent si la logique de commande est programmée en mode ‘pas-à-pas’ strict, ou si vous avez accidentellement affecté le même bouton à deux canaux différents (SW1 et SW2). Il est conseillé d’effacer la mémoire et de reprendre l’affectation proprement.
Que signifie le code 5UC affiché sur un moteur avec écran digital ?
Sur les modèles plus récents dotés d’un afficheur LCD (comme le Boticelli), l’inscription 5UC indique que le moteur est en veille et prêt à recevoir une instruction de la part des périphériques enregistrés.
Puis-je utiliser une télécommande universelle pour copier mon BFT RCB04 ?
La copie vers un modèle universel est complexe en raison du système Rolling Code (code tournant) employé par la marque. Il est fortement recommandé d’utiliser des modèles originaux ou des clones spécifiquement certifiés compatibles avec cet algorithme pour garantir la sécurité.
