La gestion de l’éclairage de sécurité a franchi un cap technologique majeur. En 2026, l’entretien des Blocs Autonomes d’Éclairage de Sécurité (BAES) ne se limite plus aux vastes établissements tertiaires : les immenses propriétés privées et les ateliers d’artisans intègrent désormais ces dispositifs professionnels dans leurs propres réseaux. Fini le temps où il fallait grimper sur un escabeau pour vérifier chaque bloc manuellement. Aujourd’hui, la télécommande multifonctions Legrand SATI, véritable cerveau de l’installation, centralise les diagnostics via IP. Elle permet de piloter la mise au repos lors des coupures de courant et d’automatiser les rapports d’état directement depuis une baie de brassage domestique ou professionnelle, sans jamais interrompre l’exploitation électrique principale.
Le rôle central de la télécommande Legrand BAES dans une infrastructure domotique moderne
Le boîtier modulaire Legrand SATI AutoDiag n’est pas un simple interrupteur déporté. Il s’agit d’un véritable outil de diagnostic réseau conçu pour dialoguer de manière bidirectionnelle avec l’ensemble des blocs d’une installation. Ce superviseur s’assure que chaque voyant d’urgence est parfaitement opérationnel pour garantir une évacuation sécurisée. Capable de piloter jusqu’à 300 unités sur une même ligne de bus, ce contrôleur s’intègre au tableau électrique avec la même logique qu’un module domotique de pointe.

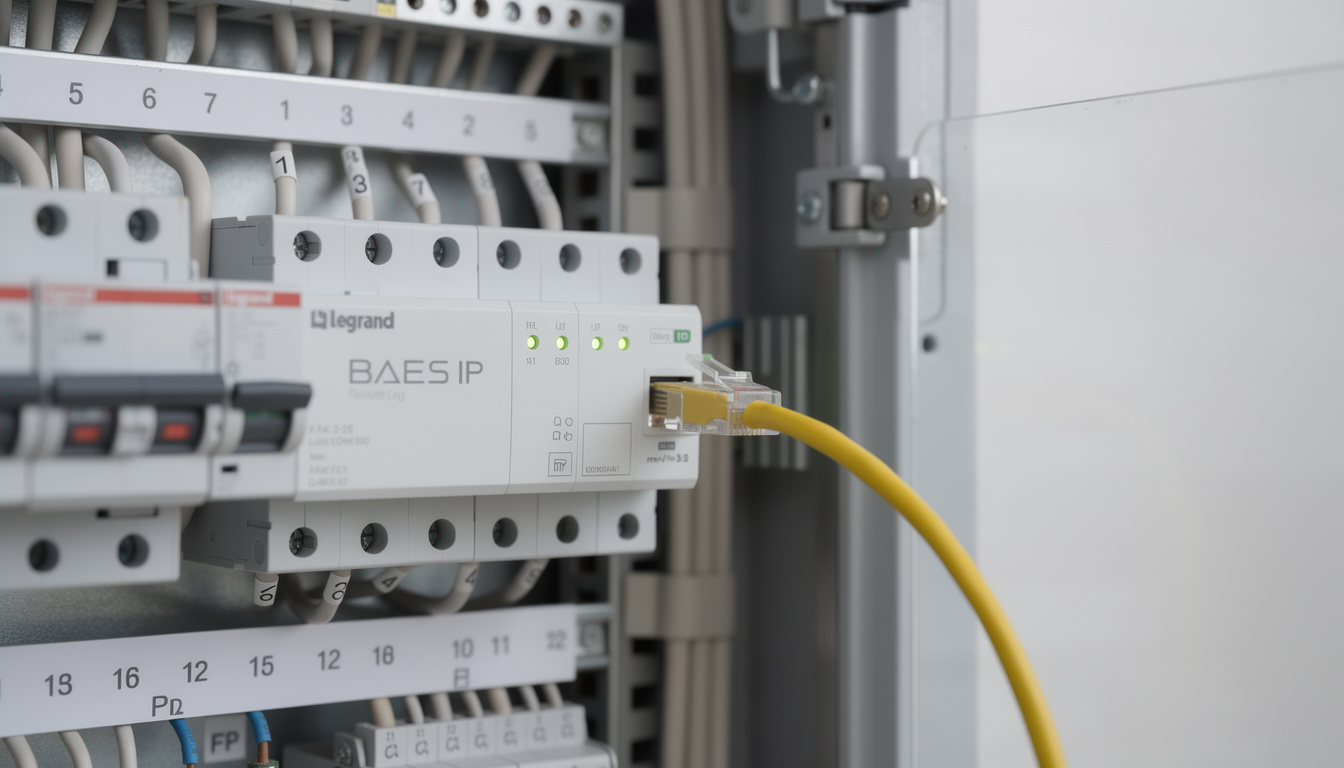

La version IP connectée se démarque par sa capacité à rejoindre directement le réseau local de l’infrastructure via un simple câble RJ45. Cette intégration réseau offre une supervision en temps réel des défaillances potentielles, qu’il s’agisse d’une batterie en fin de vie ou d’une carte électronique défectueuse. C’est une démarche d’intégration centralisée qui rappelle fortement la logique employée lorsqu’on cherche à automatiser volets domotique pour centraliser la gestion complète d’une habitation intelligente.
Les différences techniques entre les interfaces filaires et radio
Il est impératif de distinguer les capacités de communication selon la référence installée dans le tableau électrique. La sélection du matériel dicte la topologie du réseau de sécurité déployé.
| Modèle Legrand | Protocole de connexion | Fonctionnalité principale | Capacité de gestion maximale |
|---|---|---|---|
| Réf. 0 625 20 | Bus Filaire / Réseau Ethernet RJ45 | Supervision IP et interface Web App intégrée | Jusqu’à 300 blocs (illimité via réseau multi-lignes) |
| Réf. 0 625 21 | Fréquence Radio sécurisée (Sans fil) | Diagnostic mobile sans câblage lourd | 63 BAES par zone d’adressage |
Guide technique pour l’appairage de la télécommande Legrand SATI
L’intégration d’un contrôleur SATI connecté exige une méthodologie rigoureuse au niveau du câblage et du paramétrage. Pour le modèle modulaire IP, l’insertion du câble Ethernet vers un switch actif du réseau local constitue le point de départ. Une fois l’alimentation 230V établie, le dispositif doit lancer une procédure de reconnaissance pour identifier physiquement tous les blocs présents sur la ligne bifilaire non polarisée.
La recherche automatique s’initie par une pression maintenue sur la touche de programmation de la façade. Le microprocesseur de la télécommande BAES modulaire multifonctions SATI va alors balayer les adresses. Cette phase d’acquisition dure généralement de quelques minutes pour un atelier à près de 20 minutes si la ligne est saturée. Durant ce scan, la stabilité électrique est critique, un principe bien connu des électriciens, tout comme le fait de choisir alimentation volet roulant adaptée garantit la longévité des moteurs tubulaires.
Configuration avancée via le réseau local
En 2026, les réglages physiques sont systématiquement complétés par une interface logicielle. Le paramétrage de l’adressage IP et l’exploitation des données s’effectuent via l’application Legrand Close Up. Connecté au même sous-réseau que la passerelle modulaire, l’utilisateur peut renommer les différentes zones surveillées et exporter les rapports d’erreurs au format numérique.
Dépannage et maintenance préventive des blocs autonomes
La télécommande permet de simuler une coupure secteur et de vérifier l’allumage des blocs sans altérer le réseau d’éclairage standard. Une simple pression sur la touche de test génère une trame de commande globale. Si l’afficheur LED du boîtier renvoie une erreur clignotante orange ou rouge, une investigation s’impose sur le bus de communication.
Lorsqu’une installation se met en défaut, la résolution de la panne passe par un processus d’élimination strict :
- Vérification de la continuité : Inspectez le câble de bus reliant les BAES. Bien que le système soit non polarisé, une rupture physique de la paire torsadée empêche le retour d’état.
- Analyse du défaut ligne : L’illumination de la diode spécifique signale très souvent un court-circuit franc entre les deux fils de commande ou une surcharge de périphériques.
- Comptage des adresses : Comparez le nombre d’unités détectées par l’application avec la réalité physique. Un bornier mal serré sur le dernier équipement de la chaîne est une cause fréquente de défaillance.
Interpréter et corriger les erreurs de communication
Si la méthode matérielle ne suffit pas, il faut se tourner vers l’analyse des trames réseau. La documentation constructeur offre des arbres de résolution précis. Ceux qui rencontrent des obstacles d’adressage IP ou de routage vers l’application peuvent se référer à la notice programmation télécommande Legrand SATI pour valider les prérequis des ports de communication ouverts sur le routeur de l’établissement.
Réinitialisation matérielle et conformité du système
Les interférences électromagnétiques ou une mise à jour de firmware interrompue peuvent parfois figer le contrôleur. Un redémarrage à froid reste la méthode la plus fiable. Coupez l’alimentation du disjoncteur dédié à la télécommande pendant une dizaine de secondes. Au rétablissement du courant, forcez une nouvelle initialisation du protocole en maintenant le bouton de scan jusqu’au clignotement de validation.
Ne négligez jamais l’utilisation de la mise au repos lorsque le bâtiment est inoccupé. Forcer les blocs à vider leurs batteries lors des coupures volontaires accélère la dégradation des cellules chimiques. Une batterie affaiblie sera immédiatement signalée par la télécommande SATI, et un bloc non fonctionnel entraînera systématiquement un avis défavorable lors des inspections de sécurité réglementaires.
Comment réinitialiser une télécommande modulaire Legrand SATI ?
Pour effectuer une remise à zéro matérielle, coupez l’alimentation secteur du module pendant 10 secondes. À la remise sous tension, maintenez le bouton de programmation enfoncé jusqu’à ce que la diode de signalisation clignote, ce qui lancera un nouveau balayage réseau des unités connectées.
Pourquoi ma centrale indique-t-elle un défaut de ligne ?
L’activation de cette alerte visuelle traduit un problème électrique sur le bus de communication. Il s’agit généralement d’un court-circuit sur la paire de fils, d’un mauvais serrage dans un bornier ou d’un dépassement de la capacité maximale autorisée sur la boucle.
La mise au repos affecte-t-elle l’éclairage classique du bâtiment ?
Absolument pas. Les trames envoyées par ce dispositif ciblent exclusivement les circuits de sécurité. La fonction de mise au repos permet d’éteindre les voyants d’urgence lors d’une coupure électrique volontaire pour préserver la durée de vie des accumulateurs internes.
Combien de temps dure la reconnaissance automatique du matériel ?
La durée du scan est proportionnelle à la taille de l’infrastructure. Pour une petite boucle de quelques luminaires, l’opération prend deux à trois minutes. Si la ligne s’approche de sa limite technique maximale, le microprocesseur peut nécessiter jusqu’à 20 minutes pour finaliser la cartographie.
